您的当前位置:

Product Center

产品中心

产品中心
蓄热式高温空气燃烧技术(简称HTAC)具有节能和环保的双重作用,比传统燃烧技术节约燃料20-50%,氧化烧损下降20%以上,NOx排放量减少40%以上,使生产效率获得极大提高。作为关键部件之一的蜂窝陶瓷蓄热体具有比表面积大、传热快、气流阻力小、透热深度浅、热效率高等优点。该产品有方孔、圆孔、六方孔等各种孔型及平面、斜面、单槽、双槽各种端面形状。我公司使用2000℃以上高温电熔铬刚玉,与其它高纯材料合成,进而制造出高质量的蜂窝陶瓷蓄热体、挡板砖和蓄热球。利用该合成材料耐火度高、荷重软化温度高、抗渣性好、热震稳定性好、导热快、抗冲刷性好、容重大、热容量大等优点,提高了蓄热量和换热速度,且大大降低了堵塞、熔化、结渣、开裂、粉化、剥落等现象,使用寿命达到国际同类产品中的较高水平。另外,添加的催化物质在600℃左右就与烟气中的CO、HC化合物发生催化燃烧,进一步提高余热回收和降低污染气体的排放,此类产品为本公司在当前阶段主要推广的产品,现正在大量投放市场。
> 蜂窝陶瓷简介

蜂窝蜂窝陶瓷是近三十年来开发的一种结构似蜂窝形状的新型陶瓷产品。由最早使用在小型汽车尾气净化到今天广泛应用在化工、电力、冶金、石油、电子电器、机械等工业中,而且越来越广泛,发展前景相当可观。


蜂窝该产品目前最大的孔数已达到了每平方厘米20~40,密度每立方厘米2.8克,吸水率最0-60%。由于多孔薄壁的特点,大大增加了载体的几何表面积和改善了抗热冲击性能,生产的产品,其网状孔以三角和四方为主,三角比四方承受力好得多,孔数也多些,这一点作为催化载体尤其重要。随着单位面积孔数的提高和载体孔壁厚度的减少,陶瓷载体的抗热冲击趋势是提高的,热冲击破坏的温度也是提高的。因此蜂窝陶瓷必须要降低膨胀系数和提高单位面积的孔数。最早生产蜂窝陶瓷的原料主要是高岭土、滑石、铝粉、粘土等,而今天已突破了,尤其是硅藻土、沸石、膨润土以及耐火材料的应用,蜂窝陶瓷应用日益广泛,性能越来越好。


蜂窝蜂窝陶瓷可由多种材质制成。主要材质有:堇青石、莫来石、钛酸铝、活性炭、碳化硅、活性氧化铝、氧化锆、氮化硅及莫来石-堇青石、堇青石-钛酸铝等复合基质。活性炭粉末或颗粒制成蜂窝陶瓷形状后,大大提高了水处理的净化和废水处理能力,尤其在医药工业中抗菌素、激素、维生素、核酸针剂及各种针剂,药物等的脱水脱色去杂质等。


蜂窝按照用途,蜂窝陶瓷产品可以分为蓄热体、填料、催化剂载体和过滤材料四大类。


蜂窝由于蜂窝陶瓷产品比热容可达1000J/kgk 以上,产品最高使用温度≥1700℃,在加热炉、烘烤器、均热炉、裂解炉等窑炉中作为蓄热体使用,可节省燃料达40%以上,产量提高15%以上,排放烟气温度低于150℃。


蜂窝蜂窝陶瓷填料比其它形状填料的比表面积更大,强度更好等优点,可使汽液分布更均匀,床层阻力降低,效果更好,且可延长使用寿命,在石化、制药和精细化工行业中使用可以得到很好的效果。


蜂窝以蜂窝状陶瓷材料作为催化剂载体,采用独特的涂层,以贵金属,稀土金属及过渡金属制备,可以有效提高产品的催化活性,热稳定性,使用寿命及强度。


蜂窝蜂窝陶瓷作为过滤材料有以下优点:其化学稳定性好,耐酸碱及有机溶剂;优秀的抗热震性,工作温度可高达1000℃;抗菌性能好,不易被细菌降解,不易堵塞且易再生;较强的结构稳定性,孔径分布狭窄,渗透率高;无毒,尤其适用于食品和药物的处理。其主要在冶金行业得到应用。蜂窝陶瓷体的比表面积大,提高了过滤片吸附和捕捉细小杂质的能力,比传统多孔陶瓷过滤效果好,金属液流动平稳。

蜂窝陶瓷常用材料

铝质瓷

以Al2O3-SiO2 为主要成分,同时含有一定量的Ba、Ca、Zr、Mg等矿化剂的氧化物陶瓷属于铝质瓷。其中Al2O3的含量在45%-99% 之间,根据主晶相的不同,铝质瓷可分为刚玉瓷(Corundum,Al2O3>95%)、莫来石瓷(Mullite,Al2O3-50%)、莫来石---刚玉瓷(Al2O3-75%)。铝质瓷主要用于石油化工 、金属冶炼、脱硫塔、反应炉、填料塔等,作为反应器内催化剂等的支撑材料和塔填料,由于良好的机械性能,化学稳定性及耐热性,使铝质瓷可以很好的适应高温、高压、腐蚀性强的工作环境。


莫来石

莫来石是一系列由铝硅酸盐组成的矿物统称,主要有高纯电熔莫来石、普通电熔莫来石、全天然铝矾土精矿烧结莫来石和轻烧莫来石,天然的莫来石晶体为细长的针状且呈放射簇状,熔融温度约1910℃。这一类矿物原石比较稀少,多由人工合成而来。莫来石是铝硅酸盐在高温下生成的矿物,人工加热铝硅酸盐时会形成莫来石。莫来石具有耐高温、强度高导热系数小,节能效果显著等特点,其中耐火度尤其优秀,耐火度在1800°C时仍很稳定,1810°C时会分解为刚玉和液相,多用于生产耐火材料,并广泛应用于 陶瓷、冶金、铸造、电子等行业。


碳化硅

碳化硅(SiC)是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料通过电阻炉高温冶炼而成,是一种莫氏硬度很大的碳化物,为9.5级,仅次于世界上最硬的金刚石(10级),具有优良的导热性能,是一种半导体,高温时能抗氧化。当代C、N、B等非氧化物高技术耐火原料中,碳化硅为应用最广泛、最经济的一种,可以称为金钢砂或耐火砂。常见工业生产的 碳化硅分为黑色碳化硅和绿色碳化硅两种,均为六方晶体,比重为3.20~3.25,显微硬度为2840~3320kg/mm²。碳化硅具有化学性能稳定、导热系数高、热膨胀系数小、耐磨性能好等特点,用其制成的高级耐火材料,耐热震、体积小、重量轻而强度高,节能效果好。


堇青石

堇青石,又称水蓝宝石,二色石,化学式为Mg2Al4Si5O18 ;可含有Na、K、Ca、Fe、Mn等元素及H2O。产于片岩、片麻岩及蚀变火成岩中,是一种硅酸盐矿物,它可呈无色状,但通常具有浅蓝或浅紫色,玻璃光泽。人工可以合成镁堇青石,用于耐火材料。堇青石由于耐火性好、受热膨胀率低,可用于制作陶瓷和玻璃等材料,现在普遍做为汽车净化器的蜂窝状载体的原材料来使用。


锆氧化物

由于氧化锆陶瓷具有高韧性、高抗弯强度和高耐磨性,优异的隔热性能,热膨胀系数接近于钢等优点,因此被广泛应用于结构陶瓷领域。 在功能陶瓷方面,由于其优异的耐高温性能,因此被作为感应加热管、耐火材料、发热元件的主要原材料使用。 另外,氧化锆在热障涂层、催化剂载体、医疗、保健、耐火材料、纺织等领域正得到广泛应用。


刚玉

刚玉是一种由氧化铝(Al2O3)的结晶形成的宝石,铝含量极高。掺有金属铬的刚玉颜色鲜红,一般称之为红宝石;而蓝色或没有色的刚玉,普遍都会被归入蓝宝石的类别。刚玉在莫氏硬度表中位列第9级。比重为4.00,有六角柱体的晶格结构。因着刚玉的硬度,和相对比钻石更低廉的价钱,它成为了砂纸及研磨工具的好材料。

150x150x300x(40x40) 孔蜂窝陶瓷

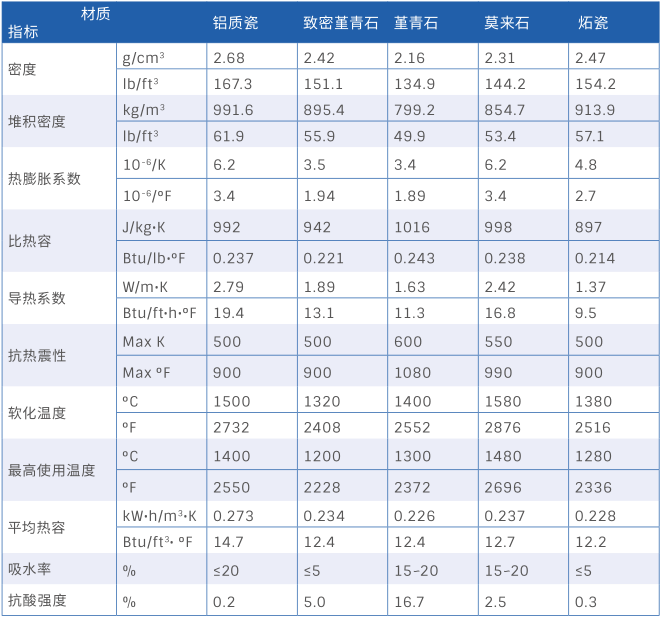

理化性能指标

规格尺寸

• 外形尺寸              - 150 x 150 x 300mm / 5.9 x 5.9 x 11.81 in

• 孔数                - 40 x 40 = 1600

• 孔宽                  - 3.0 mm / 0.119 in

• 壁厚                - 0.7 mm / 0.028 in

• 比表面积                - 825 m² /m³ / 251.4 ft² /ft³

• 开孔率               - 64%

150x150x300x(50x50) 孔蜂窝陶瓷

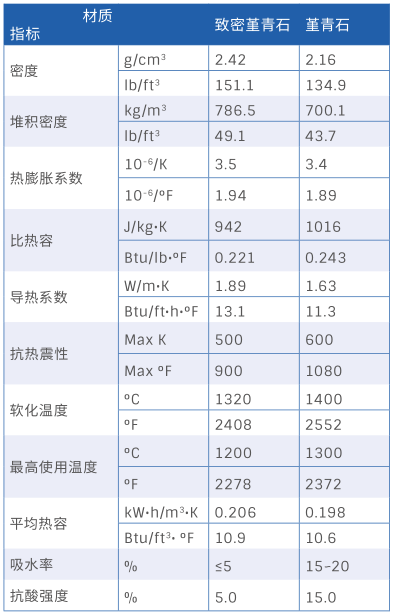

理化性能指标

规格尺寸

 外形尺寸              - 150 x 150 x 300mm / 5.9 x 5.9 x 11.81 in

• 孔数                   - 50 x 50 = 2500

• 孔宽                   - 2.27 mm / 0.089 in

• 壁厚                   - 0.7 mm / 0.028 in

• 比表面积              - 1009 m² /m³ / 307.5 ft² /ft³

• 开孔率               - 57%

150x150x300x(60x60) 孔蜂窝陶瓷

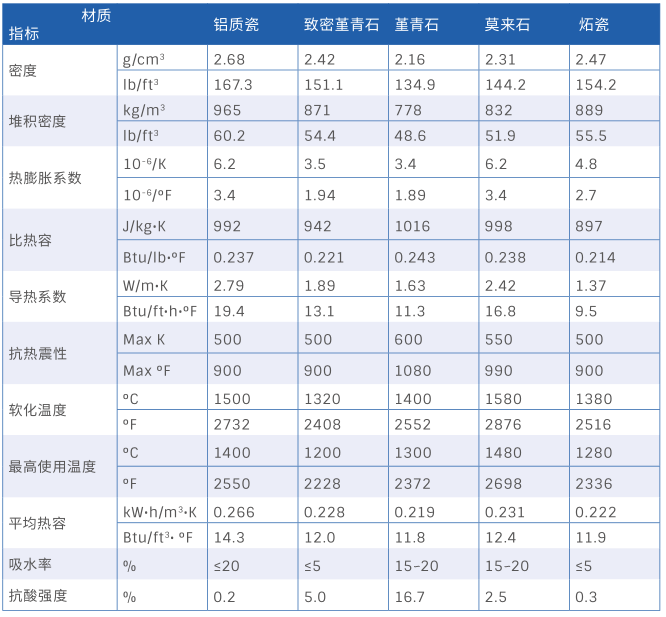

理化性能指标

规格尺寸

• 外形尺寸                 - 150 x 150 x 300mm /5.9 x 5.9 x 11.81 in

• 孔数                - 60 x 60 = 3600

• 孔宽                   - 2.0 mm / 0.079 in

• 壁厚                     - 0.45 mm / 0.018 in

• 比表面积                 - 1310 m 2 /m 3 / 399.3 ft 2 /ft 3

• 开孔率               - 64%

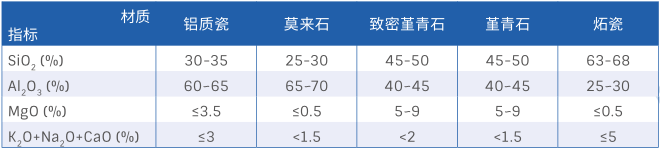

化学成分
注: 以上指标可根据客户要求定制,或由我公司代为设计
150x150x300x(13x13) 孔蜂窝陶瓷

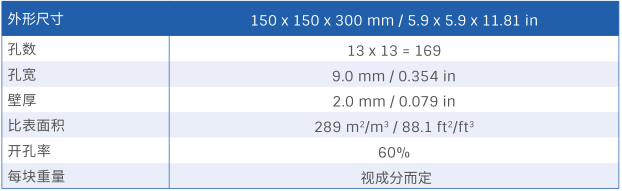

规格尺寸
150x150x300x(25x25) 孔蜂窝陶瓷

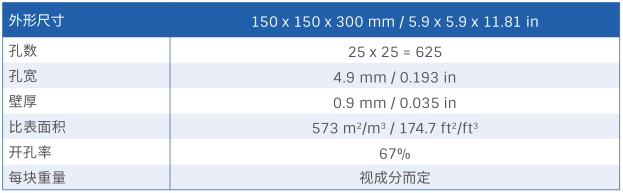

规格尺寸

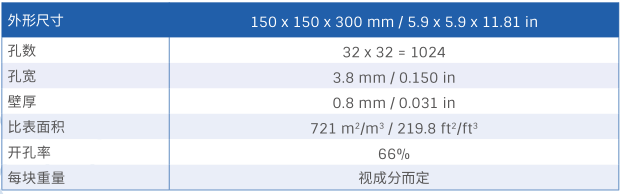

150x150x300x(32x32) 孔蜂窝陶瓷
规格尺寸

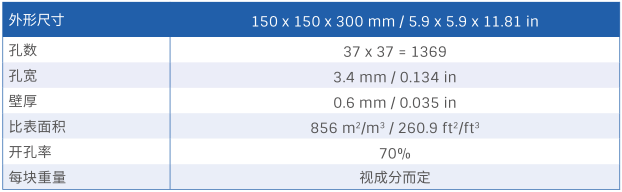

150x150x300x(37x37) 孔蜂窝陶瓷
规格尺寸
150x150x300x(43x43) 孔蜂窝陶瓷

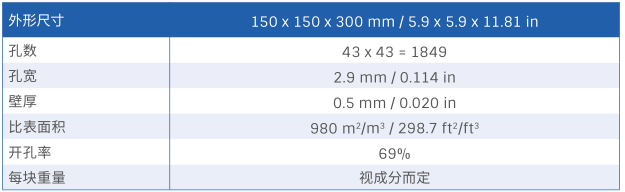

规格尺寸

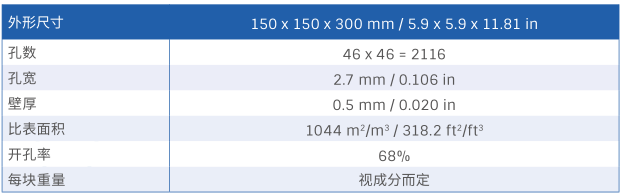

150x150x300x(46x46) 孔蜂窝陶瓷
规格尺寸

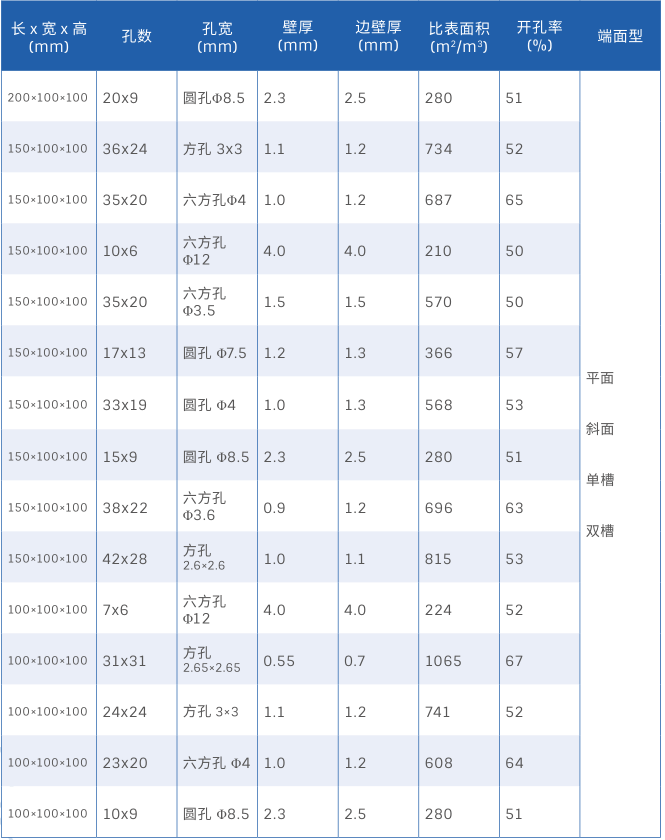

其他尺寸及型号
规格尺寸

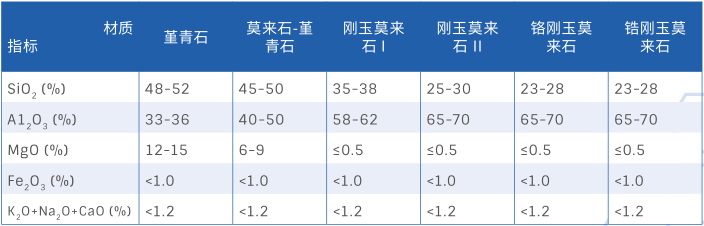

化学成分

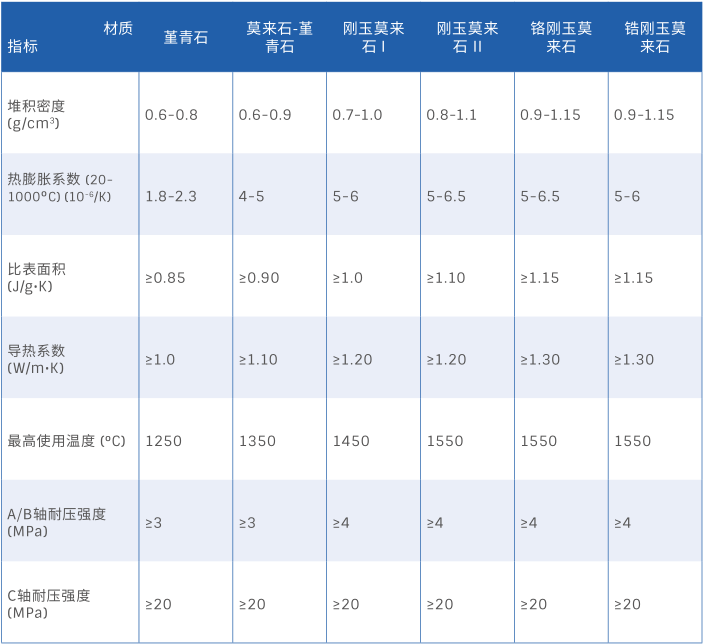

理化性能指标
